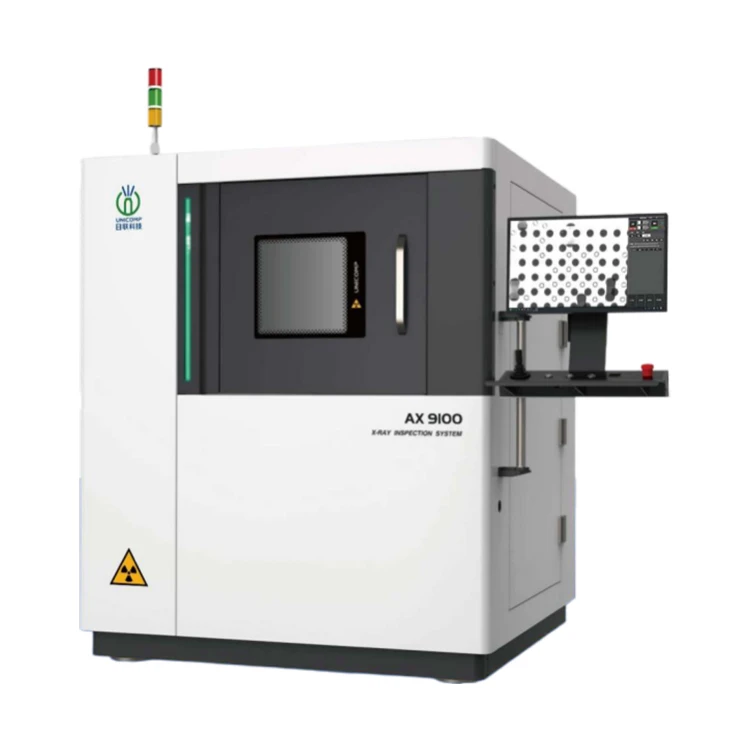

AX9100 X - Лучевое инспекционное оборудование
AX9100 X - Лучевое инспекционное оборудованиеШироко применяется для BGA, CSP, флип-чипов, светодиодов, предохранителей, диодов, печатных плат, полупроводников, аккумуляторной промышленности, мелкого металлического литья, электронных соединительных модулей, кабелей, аэрокосмических компонентов, фотоэлектрической промышленности и т. д.
Области применения
Функции и особенности
1. Мощный источник проникающих лучей в сочетании с HD FPD для удовлетворения универсальных требований контроля.

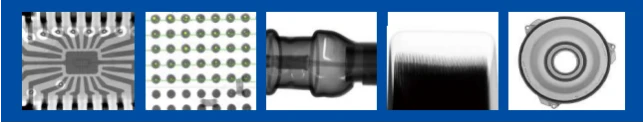

2.Навигационные изображения высокой четкости, быстрое и точное позиционирование продукта.
Шести-осевое соединение для обеспечения всестороннего-контроля и обнаружения
Функция высокоскоростного ЧПУ
Для пакетного автоматического контроля
Боковые наклоны
Регулируемая консоль
Лидер в области интеллектуального рентгеновского оборудования для рентгеновского контроля
Технические параметры и характеристики
|
Обзор системы |
|||||||
|
След |
1470(Ш)×1410(Д)×1805(В) мм |
Размер упаковки фанеры |
1650(Ш)×2050(Д)×2050(В)мм |
||||
|
Вес машины |
2100 кг |
Вес упаковки |
2300 кг |
||||
|
Источник питания |
110~220 В переменного тока, 50/60 Гц |
Потребляемая мощность |
3,5 кВт |
||||
|
Рентгеновская трубка- |
|||||||
|
Тип трубки |
Запечатанный |
Макс. Власть |
65W |
||||
|
Напряжение |
0~130 кВ (регулируемый) |
Размер пятна фокусировки |
Меньше или равно 7 мкм |
||||
|
Система визуализации |
|||||||
|
|
Размер пикселя |
84μm |
|||||
|
Эффективная зона обнаружения |
129*129 мм |
Частота кадров |
Макс.30 Гц |
||||
|
Пиксельная матрица |
1536*1536(пиксель) |
Системное увеличение |
1600X |
||||
|
Программное обеспечение |
|||||||
|
Автоматическое-измерение |
Автоматическое-измерение пустот при пайке BGA и поддержка вывода данных и графики |
||||||
|
Несколько измерительных инструментов |
Поддержка измерения расстояния, угла, диаметра, многоугольника, скорости заполнения PTH и т. д. |
||||||
|
Режим ЧПУ |
Программируемый контроль с ЧПУ, простота в эксплуатации и удобство для пользователя |
||||||
|
Отображение-в режиме реального времени |
Отображение в реальном времени-рабочих данных о напряжении, токе, угле, дате и т. д. |
||||||
|
Навигация |
Удобная система позиционирования целевой точки |
||||||
|
|
Промышленный ПК |
||||||
|
|
Монитор |
24-дюймовый ЖК-дисплей с разрешением Full HD |
|||||
|
Макс. Площадь загрузки/вес 650*520 мм/10 кг |
Системная ОС |
Windows 10 64бит |
|||||
|
|
Жесткий диск |
1 ТБ |
|||||
|
Косые виды Макс. ±60 градусов фильтрации (FPD) |
БАРАН |
16 ГБ |
|||||
|
|
Модель процессора |
Процессор Intel i7 |
|||||
|
Другие особенности |
|||||||
|
Энергосбережение |
X-Автоматически-выключается, если он не работает более 5 минут. |
Безопасность эксплуатации |
Электромагнитная блокировка, сигнальная лампа |
||||
|
Управление полномочиями |
Система управления доступом по отпечаткам пальцев и поддержка доступа по паролю |
Рентгеновская-безопасность |
<1μSv/h (Meets All International Standards) |
||||
Размеры и внешний вид
